分解 / disassemble

HDD カートリッジ

玄箱 T4 とかもこのカートリッジだったらよかったのに、、、、

玄人志向さん、QVL ベースの玄箱/Q4 出しませんか？

標準 HDD

箱のシールは、白丸と赤四角

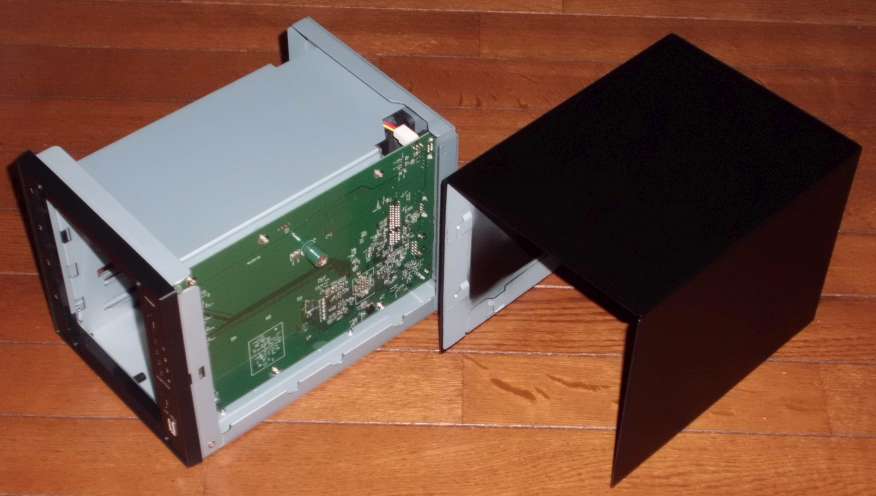

ケースを開ける

リアパネルをはずす

ここで、LS-QL と大きな違いが。ドータボードが違う。
LS-QL はスリットのような穴だったのに、
LS-QVL はパンチング。

なぜこんな所に設計変更が？冷却性？

メインボード

ハンダ面

ボード型番は　MVLSQV-BVA
いつものスルーホールは上部中央にある。ランドだけで基板上にパターンはなし
中央のチップ IC11 は 25P40VP : 512 Kbit to 32 Mbit, Low Voltage, SerialFlash Memory。

部品面

部品面にもいつものスルーホールにパターンはなし
SOC は Marvell 88F6282 A1C160. 1.6GHz ?
その右、H5TQ1G83 TFA : 2Gbit DDR3 。２個で 512MB。
その上、小さいのは USB2512B : USB2.0 HIGH SPEED HUB CONTROLLER
もう一つの大きいのは 88SM4140 : The SATA port multiplier.
ドータボード下のチップは 88E1318 : Gigabit Ethernet transceivers.
更にその下は 12F508 8-Bit Flash Microcontroller.赤ペイント。

ハードはよくわからないけど、
これまで USB2.0 HIGH SPEED HUB CONTROLLER なっていうチップは見たことが なかったのでは？
SOC 内蔵でなくなった？
