分解 / disassemble

LS-SL

外観が LS-WSGL/R1と同じなので、構造も同じはず。

向かって左を外す

向かって左(横置きのゴム足のない方)を外す。

リアパネルの爪を外す

リアパネルの電源スイッチ~ACアダプタの右に少しの隙間があるので、 ここにマイナスドライバを差し込んでリアパネルを浮かす。
同時にもう一本マイナスドライバを差し込んで隙間を広げると リアパネルにある2本の爪がハズレる。

天面の爪を外す

空いた隙間を徐々に天面側に広げていき、天面の爪2本を外す

底面の爪を外す

同様に底面の爪も外せば、フロントパネル側をヒンジに左右に開けられる。

この写真で爪の位置が良くわかるかと

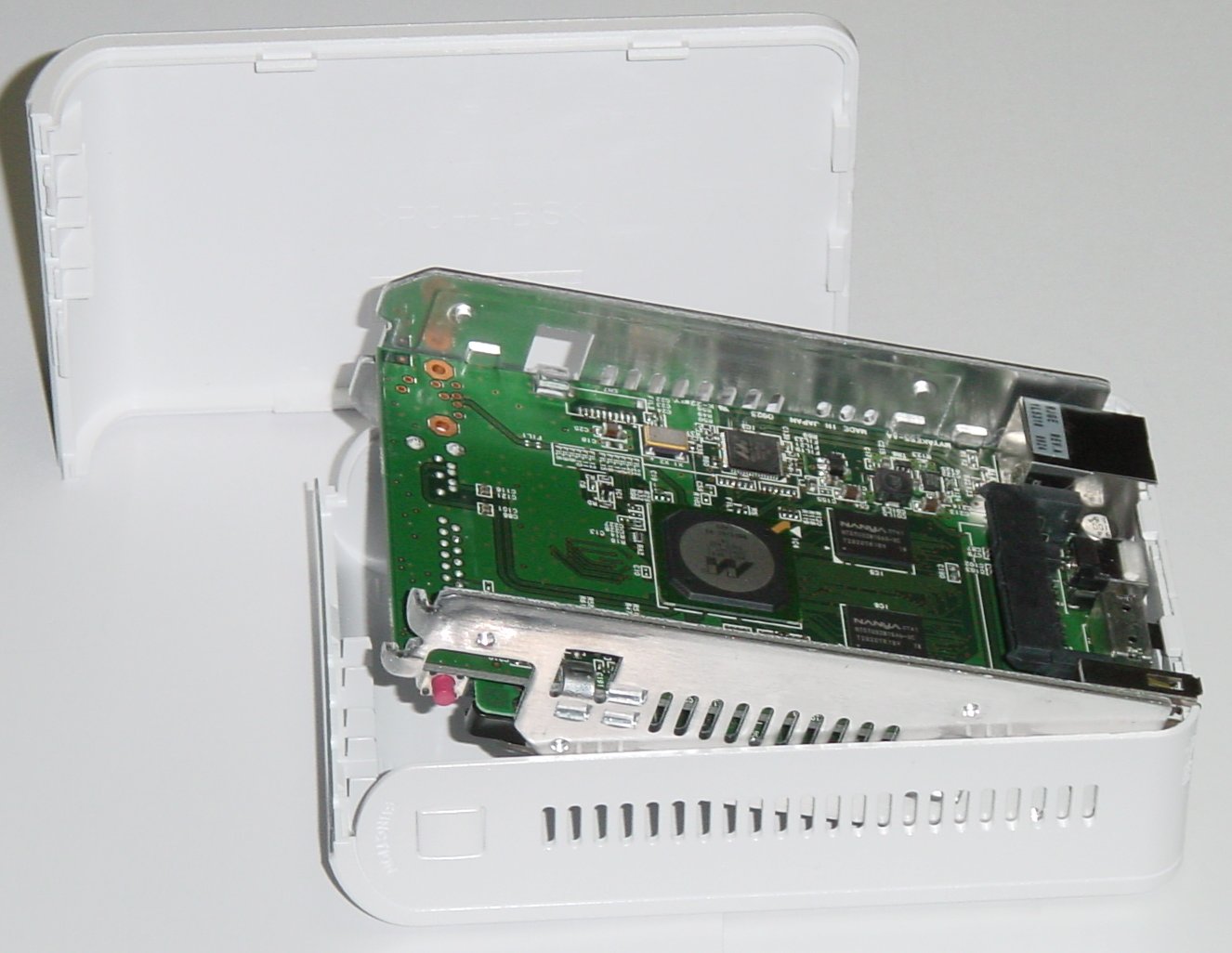

中身を取り出す

天面、底面を若干押し広げながら フロントパネル側を引き上げると中身が取り出せる

シャシの取り外し

上下にはめ込まれているアルミのシャシを取り外す。
これで HDD が取り外せる

HDD が1台な点を除いて、 LS-WSGL/R1と全く同じ
