SCON-KIT/PRO

ようやく KURO-BOX/PRO 専用シリアルコンソールキット SCON-KIT/PRO を入手した。

外観

「玄人志向（顔）」の部分は単なるシール。はがそうと思えばすぐはがれる。
なぜかコネクタは２個

裏には部品なし。07 年 15 週製造か。
いろいろな信号のスルーホールあり。オンラインスコープが簡単に接続できそう。

向きを間違えないようにコネクタを半田付けする。

http://www.ftdichip.com/Drivers/VCP.htmから Windows XP 用の CDM 2.00.00.zip をダウンロードしてくる

念のため、CDM 2.00.00.zip のウィルスチェックをしてから CDM 2.00.00.zip を展開する。

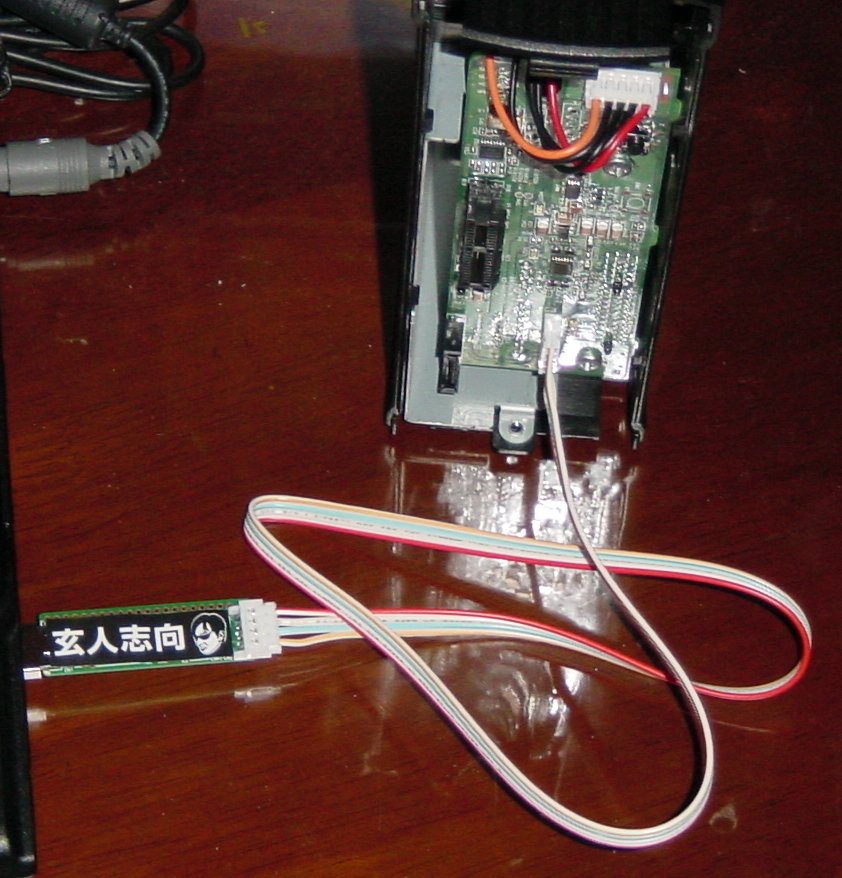

まずは玄箱/Pro には接続せず、 SCON-KIT/PRO の基板だけを PC の USB ポートに接続する。

SCON-KIT/PRO が認識され、ドライバのインストール操作を２回実行。

デバイスマネージャで見ると COM18 になっていたので、 Port Settings -> Advanced で COM1 に修正

どこかで見た景色だ。

動いた。

なんの感動も無し（藁）

ケースがないからか、なんとも弱々しく、ケーブルをひっかけると基板が折れてしまいそう。
PC に直接刺さず、USB 延長ケーブルを常用した方が良さそう。
